Беспроводная охранно-пожарная система

Состав системы

Система пожаро-охранной сигнализации представляет собой совокупность датчиков и сетевой инфраструктуры (радиосистему) для организации транспорта информации в диспетчерский пункт, состоящий из приемно-контрольного прибора или диспетчерского программного обеспечения.

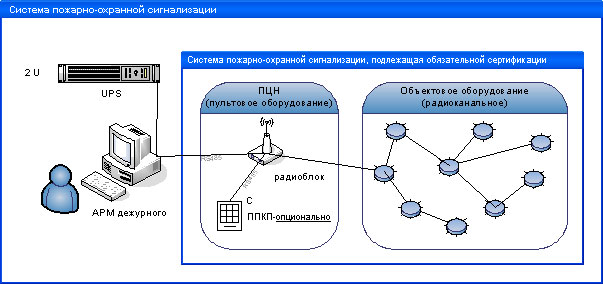

Рис. 1 Общая схема беспроводной пожаро-охранной системы.

Радиосистема охватывает охраняемый объект с помощью сегментов, каждый из которых включает в себя до 300 извещателей (узлов). Сегмент управляется при помощи базового узла, входящего в состав шлюза. Шлюзы могут соединяться как друг с другом, так и с приемно-контрольным прибором по радиоканалу или по проводному каналу (RS-485, Ethernet).

Приемно-контрольный прибор управляет состоянием всей системы и обеспечивает мониторинг и редактирование контролируемых параметров. В роли приемно-контрольного прибора может выступать отдельное устройство (пульт) либо диспетчерское ПО, возможно также и их совместное использование.

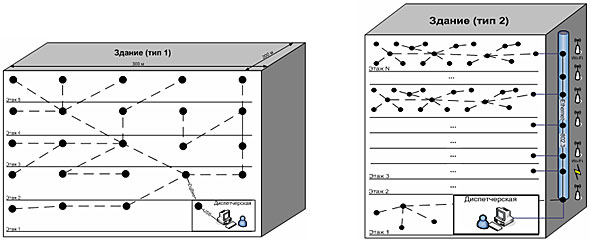

Рис. 2 Варианты развертывания системы на различных объектах.

Наличие контроллера в каждом узле позволяет реализовать самоорганизующуюся сенсорную сеть и функции ретрансляции для устойчивого покрытия радиосигналом всех необходимых охраняемых зон независимо от таких помех как железобетонные и металлические конструкции.

На практике это означает, что для установки системы достаточно назначить каждому датчику уникальный сетевой адрес и разместить датчики на объекте. Дальнейшая настройка и тестирование работы сети происходит в полностью автоматическом режиме.

  • Создание новых схемотехнических решений для ввода аналоговых данных с различных датчиков.
  • Управление проектами в соответствии с международными стандартами.

Состав объектового и пультового оборудования

Объектовое оборудование

  • Пожарный дымовой извещатель
  • Охранный инфракрасный извещатель
  • Ручной пожарный извещатель
  • Ручной охранный извещатель (тревожная кнопка)
  • Магнито-контактный датчик открытия
  • Датчик вибрации

Пультовое оборудование

  • Приемно-контрольный прибор
  • Шлюзовые элементы (радионакопители)
  • Диспетчерское ПО

Преимущества системы

В настоящее время на рынке пожаро-охранных систем в основном представлены либо проводные решения, либо решения, базирующиеся на использовании частоты 433 МГц. Эти решения имеют ряд существенных недостатков, среди которых можно выделить:

Проводные решения:

  • высокая стоимость и большие сроки монтажа;
  • большая частота обслуживания для проводных систем;
  • сильное влияние внешних воздействий на эксплуатацию системы (плохие контакты вследствие небрежного монтажа, старение проводов, легкость их повреждения);
  • ошибки проектирования (перегорание проводов до фиксации пожара).

Беспроводные решения:

  • высокая цена и низкая надежность;
  • сложность в настройке и сопровождении;
  • повышенная энергоемкость и ограничения по топологии.

Предлагаемый продукт построен на уникальных технологических решениях собственной разработки. При этом достигается полная автономность работы, интеллектуальность сети и возможность автоматической реконфигурации. В результате система пожарно-охранной сигнализации, разработанная в ИТМиВТ, обладает целым рядом преимуществ по сравнению с предлагаемыми на рынке проводными и беспроводными решениями, главными из которых являются.

  • высокая скорость монтажа и запуска в эксплуатацию, возможность оперативного изменения конфигурации, мобильность охранного пульта, возможность сосуществования нескольких пультов;
  • простота проектирования и инсталляции системы;
  • высокая степень устойчивости к промышленным и бытовым радиопомехам;
  • низкое энергопотребление;
  • возможность охраны любого объекта, в том числе мобильного, независимо от его расположения;
  • универсальность — из простых элементов можно построить сколь угодно сложную систему;
  • нет принципиальных ограничений для подключения к существующей системе охраны.

Сценарии применения

Пожарно-охранная сигнализация, построенная на основе технологии беспроводных сенсорных сетей, обладает высокой автономностью по питанию и гибкостью инсталляции, позволяя «обходить» железобетонные препятствия и дублировать радиоканалы в проблемных зонах.

Таким образом, являясь альтернативой традиционным проводным и беспроводным системам, наиболее перспективной областью применения данной системы следует признать крупные распределенные объекты, на которых экономическая эффективность настоящего решения существенно превосходит все существующие аналоги.

Типовые объекты охраны


Крупный офисный центр

Промышленный объект

Недостроенные объекты

Объекты культурной ценности (храмы, музеи)

Мобильные объекты

Гаражные кооперативы

Квартира, коттедж, гараж

Коттеджный поселок
